内密控NEMICON主轴编码器NE-50-2MD

内密控NEMICON主轴编码器NE-50-2MD、内密控机床主轴编码器NE-50-2MD-F 内密控主轴编码器采用与主轴同步的光电脉冲发生器，通过中间轴上的齿轮1:1地同步传动。数控车床主轴的转动与进给运动之间，没有机械方面的直接联系，为了加工螺纹，就要求给定进给伺服电动机的脉冲数与主轴的转速应有相对应的关系，主轴脉冲发生器起到了对主轴转动与进给运动的联系作用。

内密控光电脉冲发生器的原理。在漏光盘上，沿圆周刻有两圈条纹，外圈为圆周等分线条，例如：1024条，作为发送脉冲用，内圈仅1条。在光栏上，刻有透光条纹A、B、C，A与B之间的距离应保证当条纹A与漏光盘上任一条纹重合时，条纹BEN应与漏光盘上另一条纹的重合度错位1/4周期。在光栏的每一条纹的后面均安置光敏三极管一只，构成一条输出通道。
灯泡发出的散射光线经过聚光镜聚光后成为平行光线，当漏光盘与主轴同步旋转时，由于漏光盘上的条纹与光栏上的条纹出现重合和错位，使光敏管受到光线亮、暗的变化，引起光敏管内电流大小发生变化，变化的信号电流经整流放大电路输出矩形脉冲。由于条纹A与漏光盘条纹重合时，条纹B与另一条纹错位1/4周期，因此A、B两通道输出的波形相位也相差1/4周期。
脉冲发生器中漏光盘内圈的一条刻线与光栏上条纹C重合时输出的脉冲为同步（起步，又称零位）脉冲。利用同步脉冲，数控车床可实现加工控制，也可作为主轴准停装置的准停信号。数控车床车螺纹时，利用同步脉冲作为车刀进刀点和退刀点的控制信号，以保证车削螺纹不会乱扣。

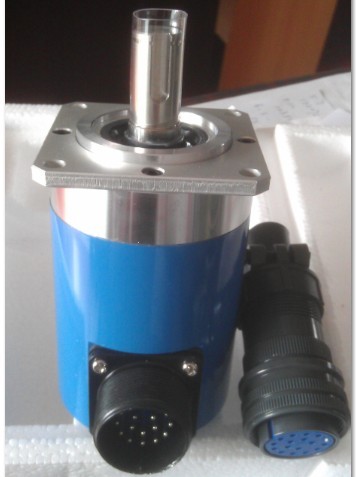

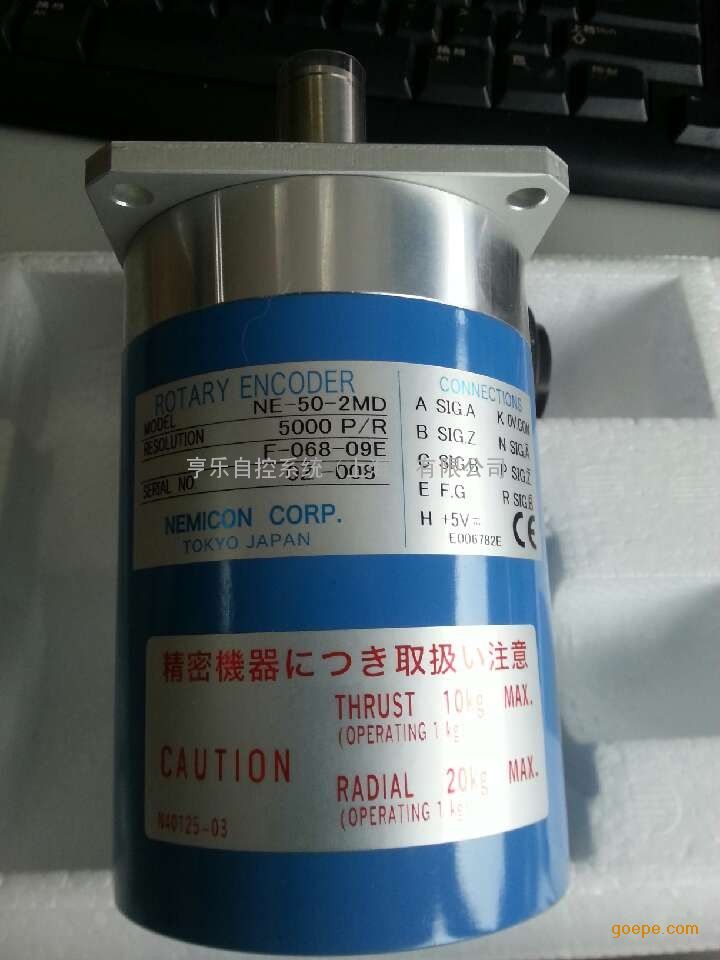

内密控NEMICON主轴编码器NE-50-2MD产品简介：

   日本NEMICON编码器 NE 系列产品性能说明

NE系列编码器是一款通用型主轴编码器,径向荷重10kgf的超坚固型;轴径Ф15、以键槽为标准装备;备有角形法兰盘.
1. 外型尺寸：Ф68*97[68*102]
2.轴径：Ф15/键槽
3.脉冲数：1000p/r~5000p/r
4.电压：5-12v或12-24v
5.输出信号：A相.B相.Z相
6.输出形式:开放集电极输出、长线驱动输出
7.*高响应频率:200khz
8.*高转速：5000r/min(9000r/min)
9、保护等级：IP54
10、使用温度：-5℃+60℃
11、生产地：日本.东京

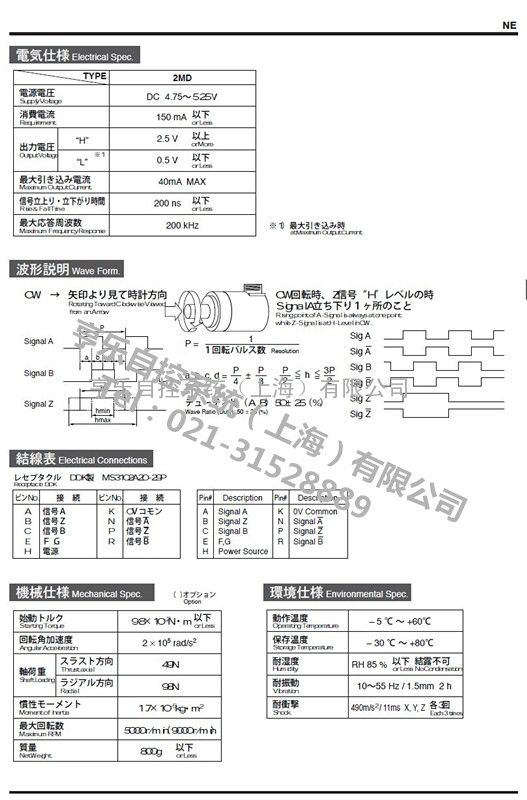

内密控NEMICON主轴编码器NE-50-2MD使用说明书

  日本NEMICON编码器 NE 系列可订货规格

长线驱动输出

NE-1024-2MD

NE-20-2MD

NE-2048-2MD

NE-25-2MD

NE-36-2MD

NE-4096-2MD

NE-50-2MD

备注：如果您选择的蓝色字体的型号，那么我们可以保证在1-3个工作日内可交货20只。
