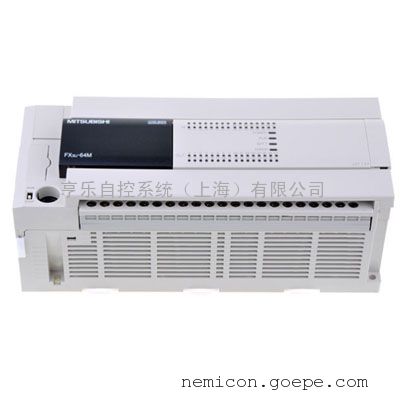

三菱PLC控制器FX3U-64MT/ES-A正品销售
三菱PLC FX3U-64MT/ES-A，本体可以控制三个伺服，如果要控制四个伺服，必须外加一个定位模块或者用两个适配器，就可以解决控制四个伺服的问题，只需要两个伺服，实现正反转，首先本体就够了，集电极开路输出方式，一般Y0到Y3可以作为发脉冲的输出点，至于方向输出点随可以随便选。
从伺服引一路伺服定位完成信号过来，让两个伺服正转完成然后反转，可以通过定位或者相对定位的方式。
控制电机正反转有两种方法：
1.发出单脉冲，再用另外一个点的信号有无(0、1)代表正传和反转。
2.发出双脉冲，通过两个脉冲相互超前或滞后90度电角度表示电机的正传或反转。
伺服的正反转据常用第2种方法。另外，如果PLC同时驱动两个伺服，输出频率会降低，必须注意这一点。
三菱PLC FX3U-64MT/ES-A 产品详细介绍：
【FX3U-64MT/ES-A电源规格】
◆ 电源电压：AC100~240V
◆ 电源电压允许范围：AC85~264V
◆ 额定频率：50/60Hz
◆ 允许瞬时停电时间：对l0ms以下的瞬时停电会继续运行。
电源电压为AC200V的系统时，可以通过用户程序，可在10~100ms之间更改。
◆ 电源保险丝：250V 5A
◆ 冲击电流：30A 5ms以下/AC100V,65A 5ms以下/AC200V
◆ 消耗功率：45W
◆ DC24V供给电源：600mA以下
◆ DC5V内置电源：500mA以下
【FX3U-64MT/ES-A输入规格】
◆ 输入形式：漏型/源型
◆ 输入点数：32
◆ 输入的连接方式：固定式端子排
◆ 输入信号电压：AC电源型：DC24V ±10% DC电源型：DC16.8~28.8V
◆ 输入阻抗:X000~X005(3.9KΩ) X006~X007(3.3KΩ)
◆ 输入信号电流：X000~X005(6mA/DC24V) X006~X007(7mA/DC24V)
◆ ON输入感应电流：X000~X005(3.5mA以上) X006~X007(4.5mA以上)
◆ OFF输入感应电流：1.5mA以下
◆ 输入信号形式：无电压触点输入
漏型输入时：NPN开集电极型晶体管
源型输入时：PNP开集电极型晶体管
◆ 输入回路隔离：光耦隔离
◆ 输入动作的显示：光耦驱动时面板上的LED灯亮
【FX3U-64MT/ES-A输出规格】
◆ 输出种类：晶体管/漏型输出
◆ 输出点数：32
◆ 输出的连接方式：拆装式端子排(M3螺丝)
◆ 外部电源：DC5～30V
◆ 电阻负载：0.5A/1点
每个公共端的合计负载电流如下
·输出1点/1个公共端：0.5A以下
·输出4点/1个公共端：0.8A以下
·输出8点/1个公共端：1.6A以下
◆ 感性负载：12W/DC24V
每个公共端的合计负载电流如下
·输出1点/1个公共端：12W/DC24V
·输出4点/1个公共端：19.2W/DC24V
·输出8点/1个公共端：38.4W/DC24V
◆ 开路漏电流：0.1mA以下/DC30V
◆ ON电压：1.5V以下
◆ OFF->ON响应时间:Y000~Y002:5μs以下/l0mA以上(DC5~24V)；Y003以后:0.2ms以下/200mA以上(DC24V)
◆ ON->OFF响应时间:Y000~Y002 :55s以下/10OmA以上(DC5-24V)；Y003以后:0.2ms以下/200mA以上(DC24V)
◆ 回路隔离：光耦隔离
◆ 输出动作的显示：光耦驱动时面板上的LED灯亮
FX3U-64MT/ES-A重量：1.0kg
FX3U-64MT/ES-A外形尺寸W*H*D[mm]：220*86*90
