内密控推挽输出编码器HES-36-2MHT库存商

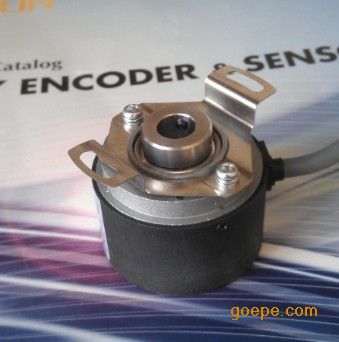

NEMICON中空轴编码器HES-36-2MHT
（NEMICON）内密控编码器、联轴器（各种型号齐全，大量现货，价格*优），价格优惠，大量现货，期待与您合作！
日本内密控编码器(NEMICON) HES系列编码器特点：
●通用型、低成本、高性能的代表作
●外型尺寸：Ф38×30
●轴孔径：Ф8 半空心轴编码器
●脉冲数：20P/R-3600P/R
●输出信号：A相。B相。Z相
●【电源电压】: DC 5V,4.5-13.2V,10.8-26.4V
●多种输出方式：开放集电极输出,长线驱动输出,推拉输出,电压输出。
●产地：NIDECNEMICONCORP.TOKYO MADE IN JAPAN
内密控推挽输出编码器HES-36-2MHT库存商应用行业：日本内密控NEMICON旋转编码器产品主要应用于国风外各大、中、小型企业的印刷机、玻璃机械、注塑机械、喷码机、电梯、行车、起重机、数控车床、绣花机、纺织机械，纸箱机械、瓦楞机械、贴标机、送料机、农用机械、切割机械、冲压机械等各自动化机械设备领域。亨乐公司在以上行业具有丰富的技术开发经验，欢迎各行业技术精英技术沟通交流。

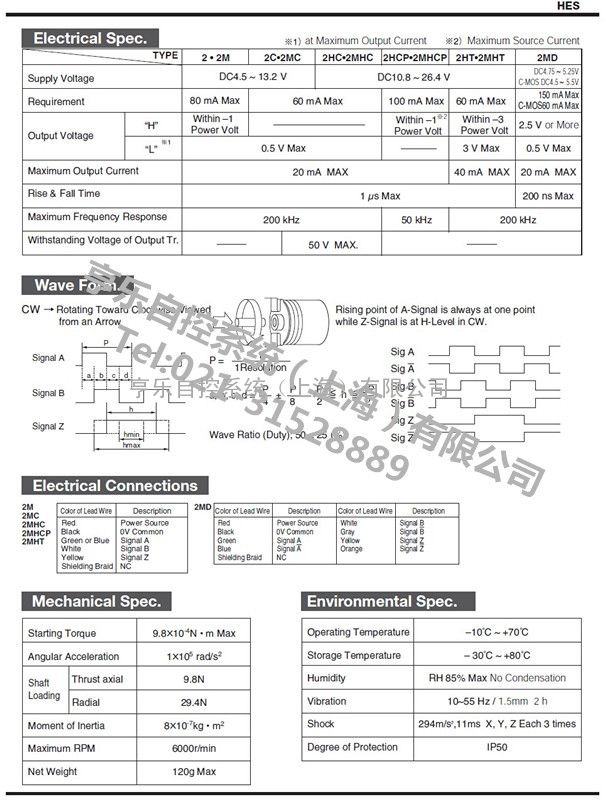

内密控推挽输出编码器HES-36-2MHT库存商电气参数
脉冲数：2048P/R
电源电压：4.75-5.25V DC
可用供电电压：5V DC
输出方式：线驱动输出（差分输出）
输出信号：A、B、Z、-A、-B、-Z
原点输出逻辑：正逻辑（高电平有效）
*高响应频率：200KHz
电气的*高旋转速度：(*高响应频率/分辨率）*60
占空比：50±25%
相位差：1/4T
原点信号宽度：1T
上升/下降时间：200ns
消耗电流（无负荷时）：≤150mA
输出电压“H”：≥2.5V
输出电压“L”：≤0.5V
输出波形：方波
信号形式：A、B两相+原点输出
机械参数
允许*高旋转速度：6000r/min
启动转矩：6.8*10＾（-3）～2.9*10＾（-2）N·m
轴惯性力矩：8 * 10＾（-7）kg*m＾2
轴向轴容许荷重：9.8N
径向轴容许荷重：29.4N
重量：约120g
环境条件
使用环境湿度：35～85%RH（无凝露）
冲击：294m/S＾2 11ms 三轴方向各3回
振动：10～50Hz 1.5mm 2h
保护等级：防尘型：IP50
使用环境温度：-10℃～+70℃
保存环境温度：-30℃～+80℃
安装尺寸
轴类型：半空轴（盲孔型）
轴尺寸：φ8mm
外径：φ38mm

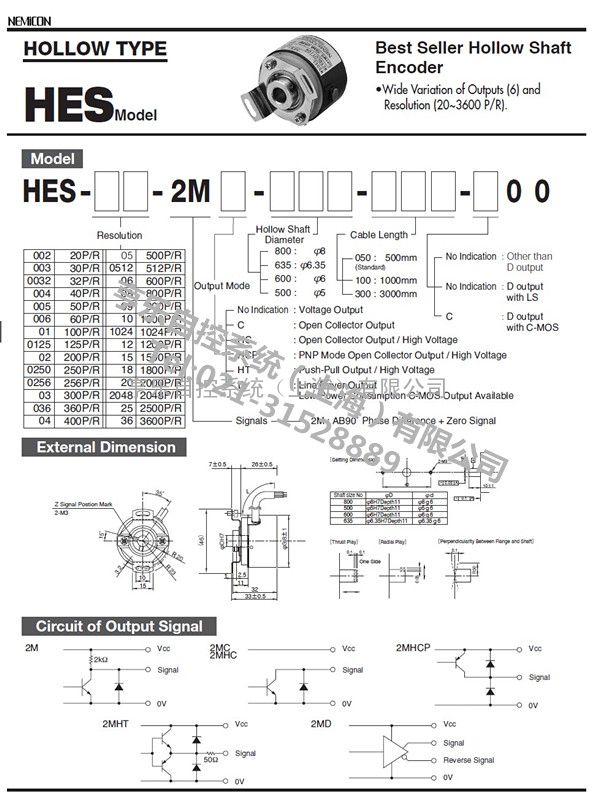

内密控推挽输出编码器HES-36-2MHT库存商产品技术手册
