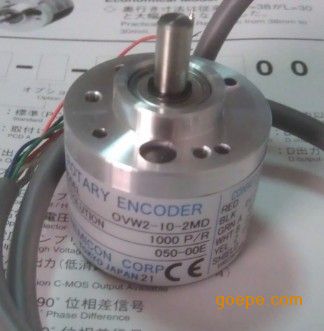

日本内密控增量式编码器OVW2-2048-2MHT
NEMICON编码器OVW2-2048-2MHT
日本内密控编码器(nemicon) OVW2
系列编码器特点：
●通用型、低成本、高性能的代表作
●外型尺寸：Ф38×30
●轴径：Ф6/D型切口
●脉冲数：60P/R-3600P/R
●输出信号：A相。B相。Z相
●电源电压: DC5V或DC10.8-26.4V
●多种输出方式 开放集电极输出,长线驱动输出,推拉输出
● 产地：NIDEC NEMICON CORP. TOKYO JAPAN
内密控编码器主要型号：
集电极输出 推拉输出 长线驱动输出
OVW2-006-2MHC OVW2-006-2MHT OVW2-006-2MD
OVW2-01-2MHC OVW2-01-2MHT OVW2-01-2MD
OVW2-02-2MHC OVW2-02-2MHT OVW2-02-2MD
OVW2-03-2MHC OVW2-03-2MHT OVW2-03-2MD
OVW2-036-2MHC OVW2-036-2MHT OVW2-036-2MD
OVW2-04-2MHC OVW2-04-2MHT OVW2-04-2MD
OVW2-05-2MHC OVW2-05-2MHT OVW2-05-2MD
OVW2-06-2MHC OVW2-06-2MHT OVW2-06-2MD
OVW2-08-2MHC OVW2-08-2MHT OVW2-08-2MD
OVW2-09-2MHC OVW2-09-2MHT OVW2-09-2MD
OVW2-10-2MHC OVW2-10-2MHT OVW2-10-2MD
OVW2-1024-2MHC OVW2-1024-2MHT OVW2-1024-2MD
OVW2-12-2MHC OVW2-12-2MHT OVW2-12-2MD
OVW2-15-2MHC OVW2-15-2MHT OVW2-15-2MD
OVW2-18-2MHC OVW2-18-2MHT OVW2-18-2MD
OVW2-20-2MHC OVW2-20-2MHT OVW2-20-2MD
OVW2-2048-2MHC OVW2-2048-2MHT OVW2-2048-2MD
OVW2-25-2MHC OVW2-25-2MHT OVW2-25-2MD
OVW2-36-2MHC OVW2-36-2MHT OVW2-36-2MD
日本内密控增量式编码器OVW2-2048-2MHT工作原理：
由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。
编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。
分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线
日本内密控增量式编码器OVW2-2048-2MHT定义：
增量式编码器是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小。
编码器是把角位移或直线位移转换成电信号的一种装置。前者称为码盘，后者称码尺．按照读出方式编码器可以分为接触式和非接触式两种．接触式采用电刷输出，一电刷接触导电区或绝缘区来表示代码的状态是“1”还是“0”；非接触式的接受敏感元件是光敏元件或磁敏元件，采用光敏元件时以透光区和不透光区来表示代码的状态是“1”还是“0”
